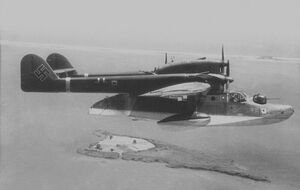

Deze Blohm und Voss BV 138C-1, uitgedost in de gebruikelijke splintercamouflage met gele banden,diende bij 3(F)Staffel, Seeaufklärungsgruppe 125, gestationeerd in Constanza in Bulgarije.

Het prototype voor de Blohm und Voss Ha 138 V1, oorspronkelijk ontworpen als een verkenningsvliegtuig voor ultralange afstanden, maakte zijn eerste vlucht op 15 juli 1937 als een schouderdekker met meeuwvleugels, dubbele staartbomen en drie Jumo 205C motoren. De richtingsinstabiliteit en slechte bestuurbaarheid te water van het prototype leidde tot uitgebreide aanpassingen in de preproductieversie, de BV 138-A-0, waarvan er zes werden gebouwd met een aanzienlijk vergrote romp en rechte vleugels.

ProductievariantenEdit

De eerste 25 BV 138A-1 productietoestellen vlogen in april 1940. Ze namen deel aan de invasie van Noorwegen en werden later dat jaar in het westen van Frankrijk in dienst genomen. Aanzienlijke structurele versterking bleek nodig en die werd verwerkt in de BV 138B-1, waarvan er in december veertien van de productielijn liepen, gevolgd door nog zeven in 1941, met Jumo 205D motoren van 656 kW (880 pk). Voor de cockpit werd een nieuwe koepel met een enkel MG 151 20-mm kanon gemonteerd, en eenzelfde koepel achter op de romp. De BV 138B's waren in 1941 zeer actief, vooral die in Noorwegen gestationeerd waren toen de eerste Noordkaap-konvooien begonnen. Er werden evenwel problemen geconstateerd met de motoren en propellers van de BV 138B-1's. Een verbeterde versie, de BV 138C-1, waarin alle eerdere problemen waren verholpen, verscheen in maart 1941. Er werden 227 exemplaren van gebouwd voordat de productie halverwege 1943 gestaakt werd. In dit model had de middelste Jumo 205D een vierbladige propeller, en de bommenlading was vergroot. De meest succesvolle gebruikers van de BV 138C waren waarschijnlijk de bemanningen van Küstenfliegergruppe 406, gestationeerd in Noord-Noorwegen, die verantwoordelijk waren voor het lokaliseren en schaduwen van de Noordkaap-konvooien, vooral konvooi PQ 16 in april 1942.

ZoekradarEdit

Sommige toestellen waren uitgerust met de FuG 200 Hohentwiel zoekradar voor antischiptaken, terwijl de BV 138 als transportvliegtuig tot tien passagiers kon vervoeren. Alle versies konden uitgerust worden met twee starthulpraketten van 4,9 kN, en een aantal overbodige BV 138B-0 pre-productietoestellen, met de nieuwe aanduiding BV 138 MS, werd uitgerust met een grote hoepel van duraluminium die boven de romp en onder de vleugels liep, en die stroom kreeg van een hulpgenerator, voor het opruimen van magnetische mijnen bij de Minensuchgruppe.

VariantenEdit

    • Prototypes:
  • Ha 138 V1 (D-ARAK)': Eerste vlucht 15 juli 1937.'
  • Ha 138 V2 (D-AMOR)': Eerste vlucht augustus 1937.'
  • Ha 138 V3: Productie stopgezet.'
    • Productie:
  • BV 138 A-01 tot 06: Operationele testtoestellen.
  • BV 138 A1: Vloog verkenningsvluchten tijden de invasie in Noorwegen.
  • BV 138 B-0: In dienst in oktober 1940.
  • BV 138 B-1: In dienst in november 1940.
    • BV 138 B-1/U-1
  • BV 138 C-1: Had een variant voor mijnenwegen.
    • BV 138 C-1/U.
  • BV 138 MS: Mijnenveegversie.

In museaEdit

Geen enkel compleet toestel is nog te zien, het wrak van een toestel, gezonken na de oorlog tijdens een Britse luchtvaartshow, werd uit zee gelicht nabij Øresundin 2000, en is nu te zien in het Deense Technical Museum te Helsingør.

Specificatie: Blohm und Voss BV 138C-1
Type: Lange-afstands zeeverkenningsvliegboot.
Bouwfirma: Blohm und Voss.
Eerste vlucht: 15 juli 1937.
In dienst: Oktober 1940.
In productie: 1938-1943.
Afmetingen: Lengte: 19,85 m ; Spanwijdte: 26,94 m ; Hoogte: 5,9 m ; Vleugeloppervlak: 112 m².
Motor(en): 3x Junkers Jumo 205D 12-cilinder dieselmotoren van 656 kW (880 pk).
Prestaties: Topsnelheid: 285 km/u ; Plafond: 5000 m ; Bereik: 4300 m.
Gewicht: Leeg: 11.780 kg ; Max. startgewicht: 17.670 kg.
Bewapening: 1x 20-mm MG 151 kanon in de neus- en staartkoepel ; 1x 13-mm MG 131 machinegeweer in een open positie achter de middelste motor ; 3x 7,92-mm MG 15 machinegeweer in een luik aan bakboord in de romp ; max. vier dieptebommen van 150 kg of 150 kg aan bommen.
Bemanning: 6.
Aantal gebouwd: 297.
Gebruikers: Duitsland.
