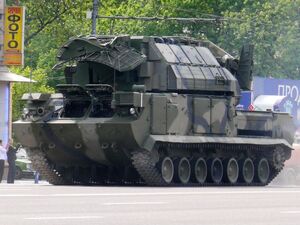

Het Tor-M systeem is geïnstalleerd op een rupsvoertuig. Aan de richtbare koepel zijn het vuurleidingssysteem en twee in hoogte verstelbarecontainers met vier SAM's elk gemonteerd.

Het Tor-M (Thor-M) gemotoriseerde luchtverdedigingssysteem voor middelgrote hoogte heeft de NAVO codenaam SA-15 Gauntlet en de Russische systeemaanduiding 9K331. Het werd ontwikkeld door de Antey Watenschappelijke Industriële Onderneming. De bijbehorende 9M331 raketten zijn afkomstig van het Fakel Ontwerpbureau. Hoewel het oorspronkelijke Tor systeem al in 1986 verscheen, werd de volledig ontwikkelde Tor-M pas in 1988 operationeel.

In zijn gebruikelijke gemotoriseerde vorm is de Tor-M geïnstalleerd op een door een lucht verplaatsbaar 9A331 lanceervoertuig, dat ook wel wordt aangeduid als de GM-335M en dat een gevechtsgewicht heeft van 34.000 kg. Het voertuig heeft een bemanning van vier, maar het systeem zelf is ondergebracht in een grote, onbemande, doosvormige koepel. De bemanning zit voor de koepel. Boven op de koepel zit aan de achterkant een 3D surveillanceradarantenne, met een doelvolgantenne rechts daarvan. Ook is een optronisch doelvolgsysteem geïnstalleerd voor gebruik in gebieden waar intensieve elektronische stoormaatregelen worden genomen. Het systeem kan volledig autonoom werken, maar kan eveneens worden opgenomen in een luchtverdedigingsnetwerk.

De 9M331 raketten worden vervoerd in afgesloten lanceerbuizen in twee 9M331 pakketten van vier, één pakket aan weerszijden van de koepel. Elk 9M331 raket weegt 165 kg, waarvan 15 kg lading, en is 3,5 m lang. De raket heeft een maximumsnelheid van 860 m/sec, een maximaal effectief bereikt van twaalf km en een plafond van 6000 m. Het minimale effectieve bereik bedraagt 1500 m. De raketten worden gewoonlijk gelanceerd vanuit stilstand van het lanceervoertuig, maar het is mogelijk om ze tijdens het rijden te lanceren. Tot vijf voertuigen (een mobiel commandocentrum, systeemtest- en onderhoudsvoertuigen, en twee types herlaad- en ondersteuningsvoertuigen, waarvan een met een laadkraan) zijn nodig ter ondersteuning van de lanceervoertuigen.

De Tor-M is het basissysteem voor gebruik te velde, maar er bestaan verscheidene varianten van. Eén is een exportmodel, de Tor-M1, met verscheidene radaruitrustingsopties. De Kynshal (SA-N-9) is een Russische maritieme variant voor installatie op schepen. Er bestaat eveneens een Tor-M1T systeem dat op een trailer gemonteerd is en volledig autonoom kan opereren. Een variant van dit laatste wapen omvat twee gepantserde behuizingen. De ene dient voor de lanceerinstallatie en de andere voor de bemanning, de bedieningscentrale en de energievoorziening.

Behalve door de Russische strijdkrachten wordt de Tor-M en Tor-M1 gebruikt door Wit-Rusland, Cyprus, Griekenland, Indië, Peru en de Oekraïne. China heeft onderhandeld over een licentiecontract om zelf de Tor-M1 te produceren.

VariantenEdit

  • 9K330 Tor: Met een 9M330 missile met een minimum bereik van 2 km, in dienst in 1986.
  • 9K331 Tor-M: Met een 9M331 missile met een minimum bereik van 1,5 km, betere trefzekerheid en de mogelijkheid om twee doelen tegelijkertijd te bestoken, in dienst in 1991.
  • 9K331M Tor-M1, Tor-M1T: Met een 9M331 missile met een minimum bereik van 1,5 km.
  • 9K332 Tor-M2, Tor-MTA, Tor-MTB, Tor-MTS: met een 9M331 missile en een nieuwe radar en een minimum bereik van 1km.

LinksEdit

Wikipedia

Specificatie 9K331 Tor-M1
Type: Gemotoriseerde SAM raket.
Ontwerp: Almaz-Antey (hoofdontwerper) ; MKB Fakel (missile ontwerper) ; MNIIRE Altair (ontwerper marineversie).
Bouwfirma(s): IEMZ Kupol Metrowagonmash (GM-chassis) ; MZKT (wielversie).
Ontwerp: 1975.
In dienst: 1986 - heden.
Afmetingen: Lengte: 7,5 m ; Breedte: 3,3 m ; Hoogte: 5,1 m met de radarantenne omhoog geklapt.
Gewicht: 34.000 kg.
Motor(en): V-12 diesel motor van 618 kW (830 pk).
Prestaties: Max. wegsnelheid: 65 km/u ; Bereik: 500 km.
Bewapening: Een draaibare koepel met een radarvuurleidingssysteem, een 3D puls-Doppler doelverwervingsradar met een bereik van 25 km en een phased-array puls-Doppler volgradar met een bereik van 25 km, een optronisch vuurleidingssysteem, automatisch TV volgsysteem met een bereik van 20 km en twee lanceerunits met vier buizen voor acht SA-15 'Gauntlet' SAM's.
Bemanning: 3.
Gebruiker(s): Brazilië, China, Cyprus, Egypte, Georgië, Griekenland, Iran, Syrië, Rusland, Oekraïne, Jemen, Venezuela.
